RADIALDICHTRING IM RÄDERKASTENDECKEL
ERSETZEN
Abdeckblech ausbauen.
Schwungrad mit Vorrichtung 11 2 100 blockieren.
Bei Automaticgetriebe 11 2 120 verwenden.

63011145 - Zum Vergrößern klicken

Wasserkühler ausbauen 17 11 000.
Drehstromgenerator und Flügelpumpe lockern.
Mutter¹) an der Riemenscheibe lösen.
Einbauhinweis: Keilriemen spannen.
Der Keilriemen muß sich 5 ... 10 mm durchdrücken
lassen.


Siehe auch 17 11 000
Siehe auch ¹) Anziehdrehmoment siehe technische Daten
63011149 - Zum Vergrößern klicken

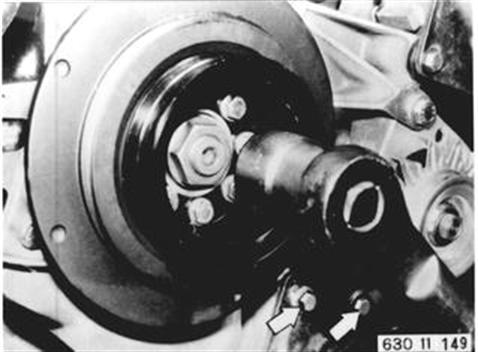

Schwingungsdämpfer mit Nabe abziehen.
Achtung! Auf richtige Einbaulage der
Scheibenfeder¹) achten.
Radialdichtring ausheben.
Einbauhinweis: Bei stark eingelaufener Nabe
Dichtring so einsetzen, daß Dichtlippe vor oder
nach der eingelaufenen Rille trägt.


Siehe auch ¹) Anziehdrehmoment siehe technische Daten
63011146 - Zum Vergrößern klicken

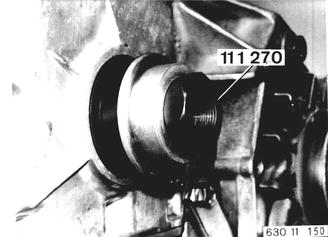

Dichtlippe des Radialdichtringes einölen.
Radialdichtring mit Vorrichtung 11 1 270
eindrücken.

63011150 - Zum Vergrößern klicken
