Fahrzeuge vor Modellwechsel 1982
RADIALDICHTRING FÜR ABTRIEBSFLANSCH ERSETZEN
Auspuffanlage kpl. ausbauen 18 00 020.

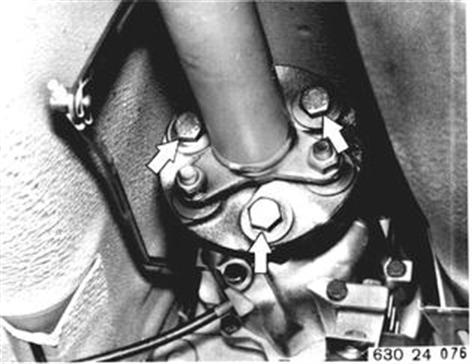

Gelenkscheibe vom Getriebe lösen.


Siehe auch 18 00 020
63024076 - Zum Vergrößern klicken

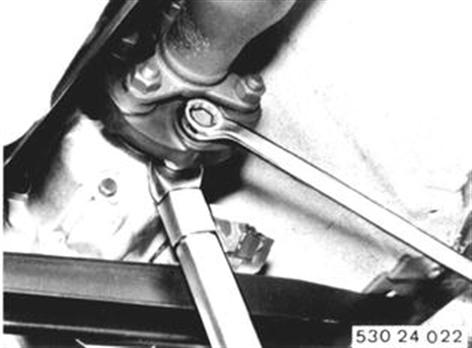

Einbauhinweis: Muttern mit Einsatz 19 mm
(handelsüblich) in Verbindung mit Drehmomentschlüssel
anziehen¹).
Achtung! Um eine Verspannung der Gelenkscheibe
zu vermeiden, nur Muttern niemals
Schrauben anziehen.


Siehe auch ¹) Anziehdrehmoment siehe technische Daten
53024022 - Zum Vergrößern klicken

Mittellager abbauen.
Einbauhinweis: Mittellager 2 mm in Fahrtrichtung
vorspannen.

63024021 - Zum Vergrößern klicken

Gelenkwelle am Schiebestück zusammenschieben,
nach unten knicken und dabei vom
Zentrierzapfen abziehen.

63024077 - Zum Vergrößern klicken

Sicherungsblech ausheben.
Einbauhinweis: Sicherungsblech in der
Abtriebsflanschnut verstemmen.

63024078 - Zum Vergrößern klicken

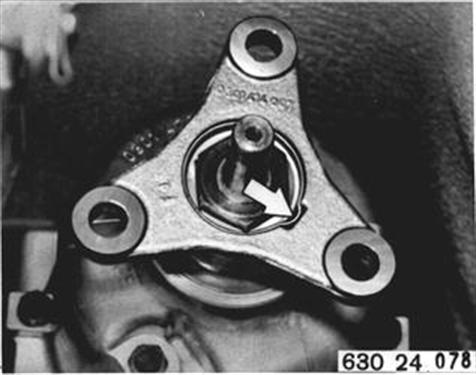

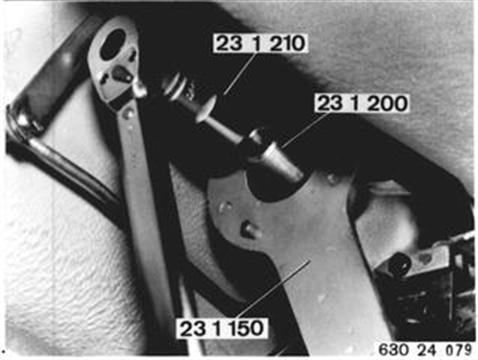

Abtriebsflansch mit Halteschlüssel 23 1 150
gegenhalten.
Führungsbüchse 23 1 200 aufstecken.
Mit Steckschlüssel - Einsatz 23 1 210 Bundmutter¹)
lösen.
Abtriebsflansch abziehen.
Einbauhinweis: Bundmutter mit Curil K 2 oder
Loctite 572 einsetzen.


Siehe auch ¹) Anziehdrehmoment siehe technische Daten
63024079 - Zum Vergrößern klicken

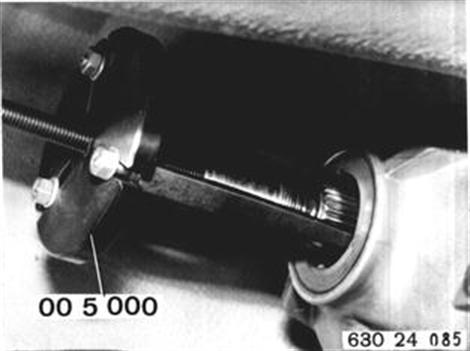

Radialdichtring mit Auszieher 00 5 000
herausziehen.

63024085 - Zum Vergrößern klicken

Einbauhinweis: Dichtlippe mit ATF-Öl einölen.
Radialdichtring mit der Schlagbüchse 24 1 060
bis zum Festsitz eintreiben.
