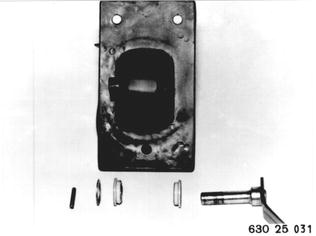

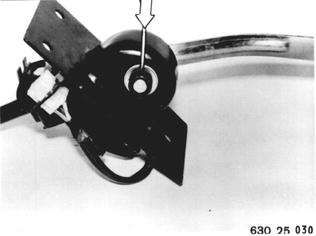

Schalthebelunterteil herausziehen und Scheibe sowie Lagerbüchsen abnehmen. Einbauhinweis: Lagerbüchsen mit Longterm 2 fetten. | ![]() |
Kabel von Schalthebeloberteil ausheben und Stecker von Lagerbock lösen. | ![]() |

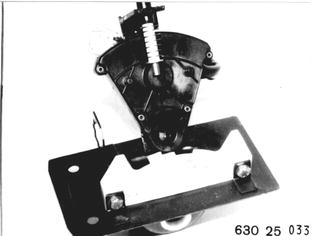

Befestigungsschraube von Getriebeschalter lösen und Getriebeschalter zusammen mit Schalthebeloberteil aus Lagerblock herausnehmen. Einbauhinweis: Einbaulage von Mitnehmer- Getriebeschalter beachten. | ![]() |
Schaltstange mit Feder aus Schalthebeloberteil herausziehen. | ![]() |

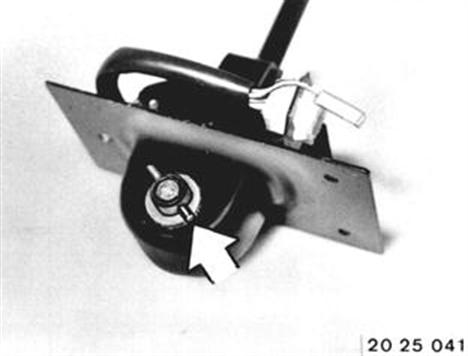

Fahrzeuge nach Modellwechsel 1982 SCHALTHEBEL AUS- UND EINBAUEN Schalthebel mit Lagerbock kompl. ausbauen 25 16 050. Spannstift austreiben. ![]() | ![]() |

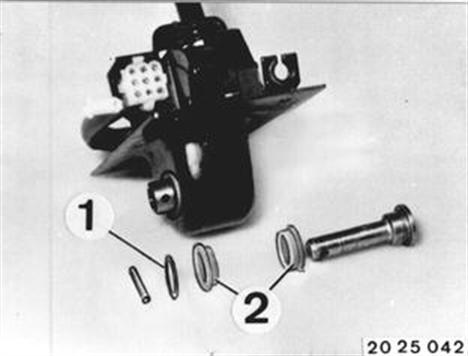

Bolzen herausziehen. Scheibe (1) abnehmen. Lagerbüchsen (2) aus Gehäuse herausziehen. Einbauhinweis: Lagerbüchsen erneuern. | ![]() |

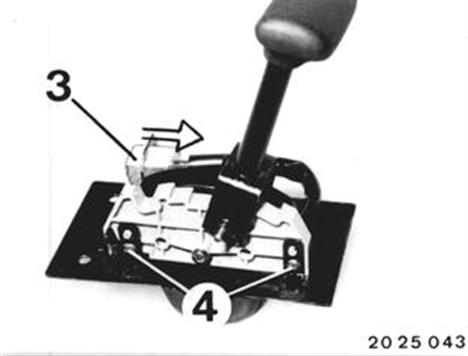

Stecker (3) abziehen. Schrauben (4) lösen. Getriebeschalter zusammen mit Schalthebeloberteil herausnehmen. | ![]() |

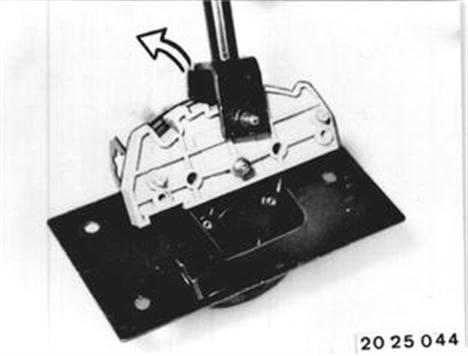

Schalthebel zusammen mit Getriebeschalter und Schaltkulisse herauskippen. Einbauhinweis: Gabel von Getriebeschalter greift über Schalthebel. | ![]() |

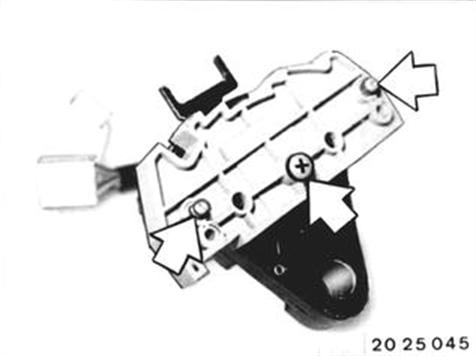

Schaltkulisse vom Getriebeschalter abbauen. Einbauhinweis: Darauf achten, daß die Bolzen am Getriebeschalter in die Bohrungen der Schaltkulisse einrasten. | ![]() |

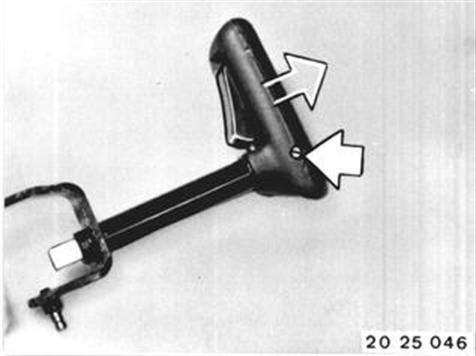

Schraube am Griff lösen. Griff abziehen. Einbauhinweis: Lage des Griffes zum Schalthebel beachten. | ![]() |

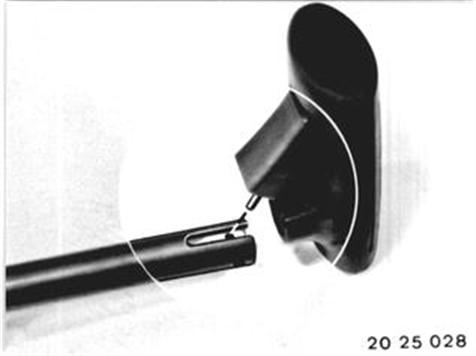

Einbauhinweis: Stift von Taste in Zugstangenloch einführen. | ![]() |

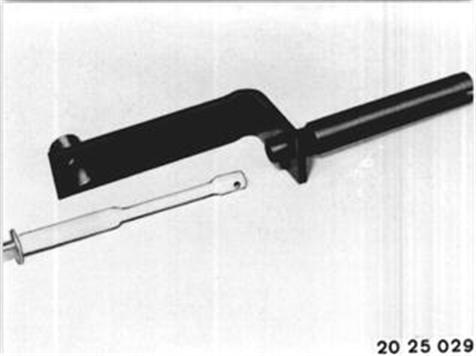

Zugstange aus Schalthebeloberteil herausnehmen. | ![]() |
