Fahrzeuge vor Modellwechsel 1982
HANDBREMSHEBEL AUS- UND EINBAUEN

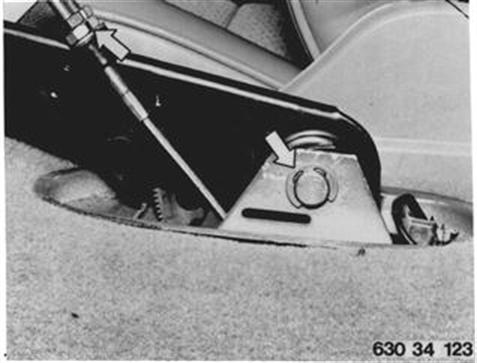

Gummischutzkappe abstreifen. Handbremsseil
abbauen. Sicherungscheibe ausheben, oder
Stoppmutter lösen und Bolzen mit Montagedorn
613 herausdrücken.
Einbauhinweis: Handbremse einstellen 34 10 014.
Stoppmutter erneuern.


Siehe auch 34 10 014
63034123 - Zum Vergrößern klicken

Fahrzeuge nach Modellwechsel 1982
HANDBREMSHEBEL AUS- UND EINBAUEN

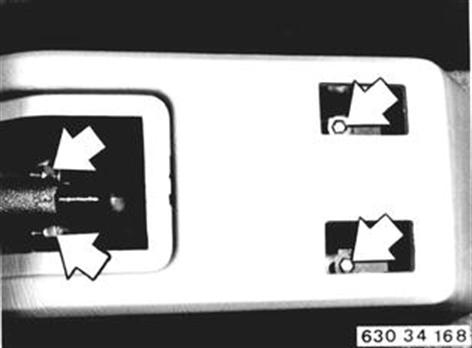

Abdeckbürste ausheben. Mittenkonsole ausbauen.
Einstellmuttern der Handbremsseile abschrauben.

63034168 - Zum Vergrößern klicken

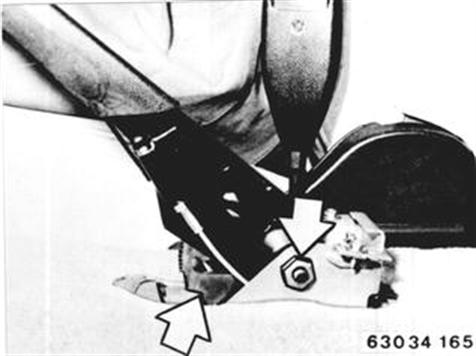

Stopmutter lösen und Bolzen herausdrücken.
Achtung!
Beim herausziehen des Handbremshebels aus
der Lagerung den Arretierungsknopf nicht
drücken.
Einbauhinweis:
Sperrsegment am Auschnitt einschieben.

63034165 - Zum Vergrößern klicken

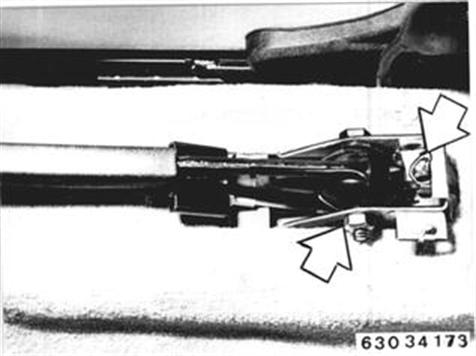

Warnschalter beim Aus- und Einbau nicht
beschädigen, Einstellung beachten.
Einbauhinweis:
Handbremse einstellen 34 10 014.
Stoppmutter erneuern.



Siehe auch 34 10 014
63034173 - Zum Vergrößern klicken
