Fahrzeuge nach Modellwechsel 1982
LAGERBOCK FÜR FUSSHEBELWERK KOMPL. AUS- UND EINBAUEN
Lenkgetriebe in Geradeausfahrstellung bringen.
Minusleitung von der Batterie abklemmen.
Lenkrad aus- und einbauen 32 33 000.
Verkleidung für Instrumententafel unten
aus- und einbauen 51 45 180.
Lenksäulenverkleidung unten abbauen.


32 33 000
51 45 180

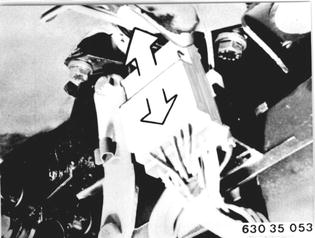

Zentralsteckverbindung trennen und
Stecker vom Bremslichtschalter abziehen.

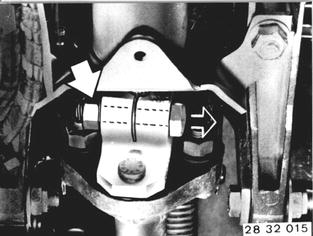

Klemmschraube ausbauen und Gelenkscheibe
von oberer Lenkspindel abziehen.
Einbauhinweis:
Klemmschraube muß in der Sicherungsrille
liegen.
Selbstsichernde Mutter erneuern.
Anziehdrehmoment*).


*) Siehe Technische Daten Gr. 32

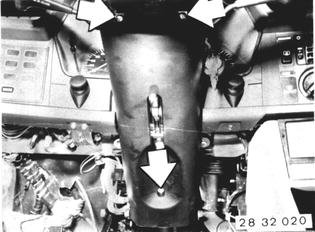

Schrauben lösen und Lenksäule herausnehmen.
Einbauhinweis:
Selbstsichernde Mutter erneuern.
Anziehdrehmoment*).


*) Siehe Technische Daten Gr. 32

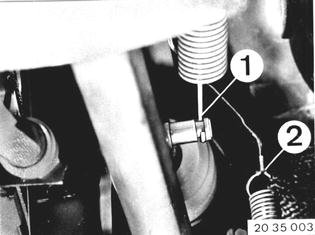

Rückzugfeder (2) für Fahrfußhebel und (1)
für Bremsfußhebel aushängen.

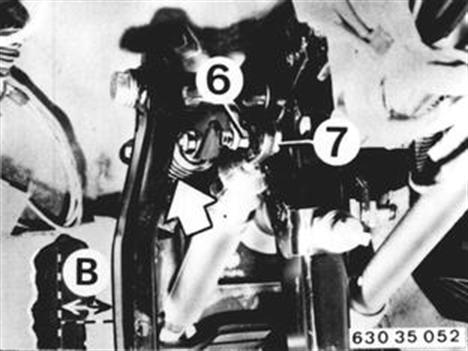

Mutter (6) lösen.
Exzenter (7) herausziehen.
Einbauhinweis:
Auf Einbaulage der Übertotpunktfeder achten.
Kupplungsfußhebelstellung mit dem Exzenter
(7) auf Maß (B*) einstellen.
Anziehdrehmoment*).


*) Siehe Technische Daten

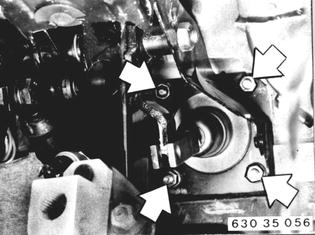

Schrauben lösen.

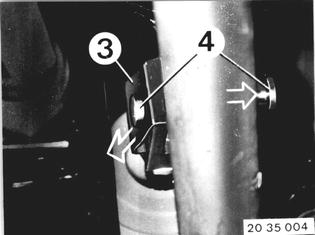

Klammer (3) abdrücken.
Bolzen (4) herausziehen.

Einbauhinweis:

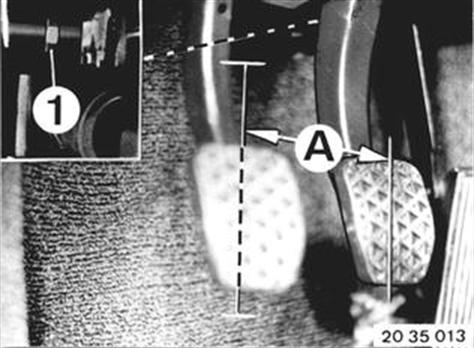

Bremsfußhebelstellung (A)*) am Bremsgestänge
(1) so einstellen, daß die Hubbegrenzung
im Hauptbremszylinder erfolgt.


*) Siehe Technische Daten

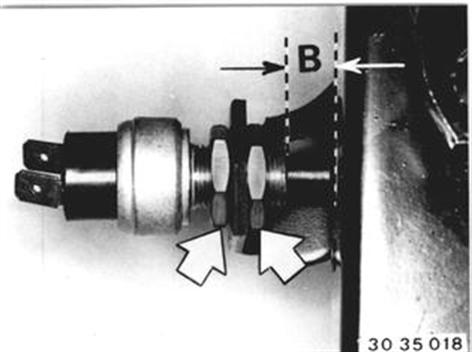

Einbauhinweis:
Bremslichtschalter einstellen
B = 5...6 mm.

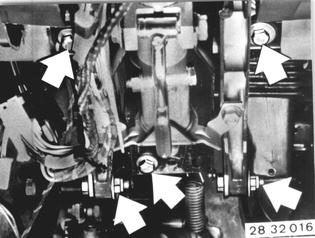

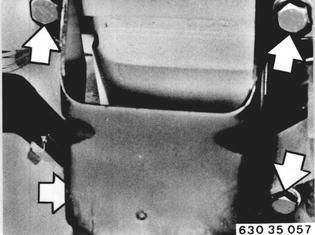

Muttern lösen.

Schrauben lösen.

Lagerbock herausnehmen.
