Fahrzeuge vor Modellwechsel 1982
FAHRFUSSHEBEL AUS- UND EINBAUEN
Verkleidung unten Mitte ab- und anbauen
51 45 190.

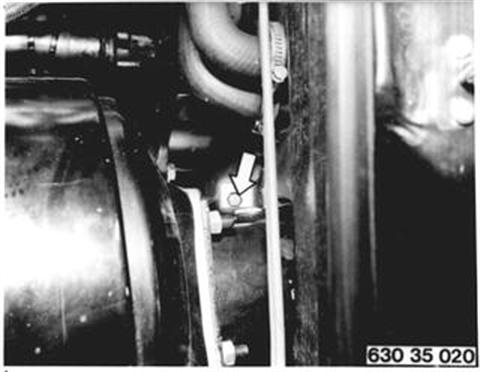

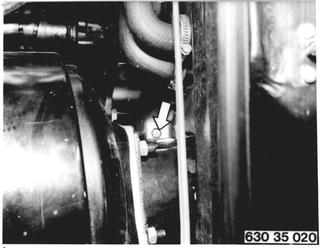

Klemmschraube vom Arm für Gasbetätigung
lockern und Arm abnehmen.
Einbauhinweis: Fahrfußhebelwelle nach rechts
bis zum Anschlag drücken und Arm für Gasbetätigung
auf Anschlag montieren. Anziehdrehmoment¹).


Siehe technische Daten
¹) Siehe technische Daten

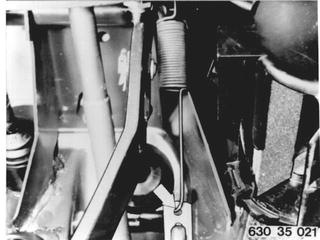

Rückzugfeder für Gasbetätigung aushängen.

Sicherungsscheibe abheben.

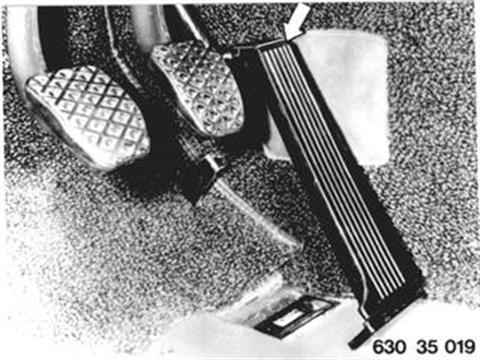

Fahrfußhebel nach links aus Lagerbüchse und
Fußhebelplatte herausschieben und nach hinten
herausnehmen.

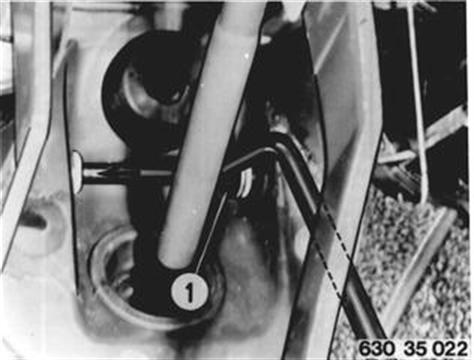

Einbauhinweis: Lagerbüchsen mit Schmiermittel¹)
bestreichen. Scheibe (1) nicht vergessen.


¹) Siehe technische Daten
