RÜCKSPIEGEL AN TÜR RECHTS ANBAUEN Ab Modell 9./77: Alle Arbeiten sind am Linkslenker-Modell dargestellt. Beim Rechtslenker-Modell müssen die Arbeiten spiegelbildlich durchgeführt werden. Minusleitung an der Batterie abklemmen, Verkleidung für Instrumententafel unten links ab- und anbauen 51 45 180. ![]() | |

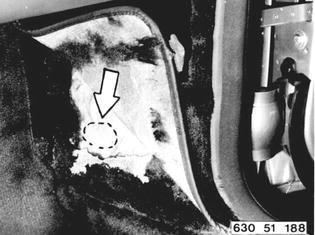

Fahrerseite Holmverkleidung und Bodenteppiche teilweise lösen. Ausschnitt abtasten und Acellafolie durchstoßen. Einbauhinweis: Ausschnitt wieder mit Acellafolie abdecken. | ![]() |

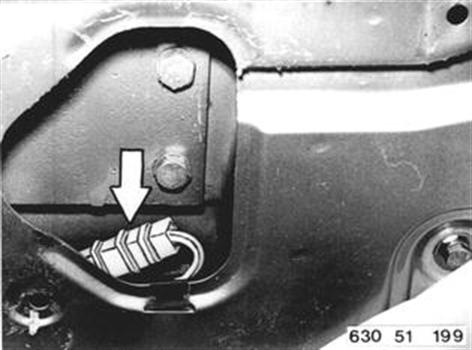

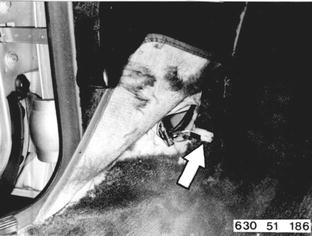

Vorhandene Rundstecker freilegen. | ![]() |

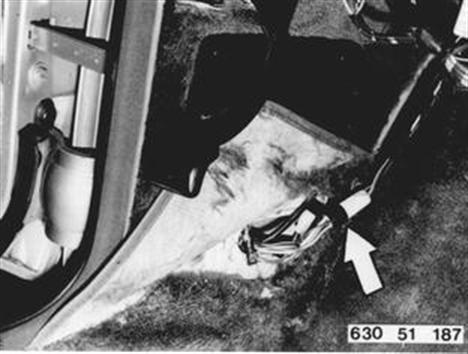

Langen Zusatzkabelstrang mit Rundstecker verbinden und Zusatzkabelstrang entlang dem vorhandenen Kabelstrang zum Türholm Beifahrerseite verlegen. Rundstecker mit vorhandener Kabelklemme befestigen. | ![]() |

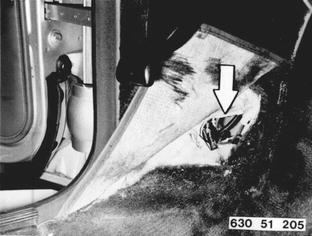

Beifahrerseite Holmverkleidung und Bodenteppich teilweise lösen. Ausschnitt abtasten und Acellafolie durchstoßen. Einbauhinweis: Ausschnitt wieder mit Acellafolie abdecken. | ![]() |

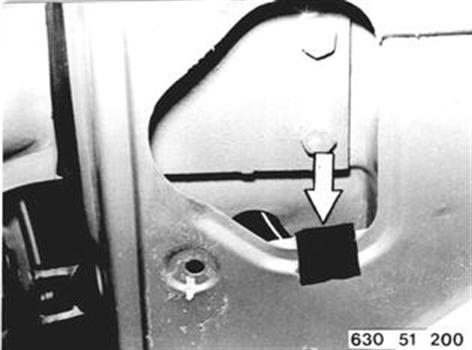

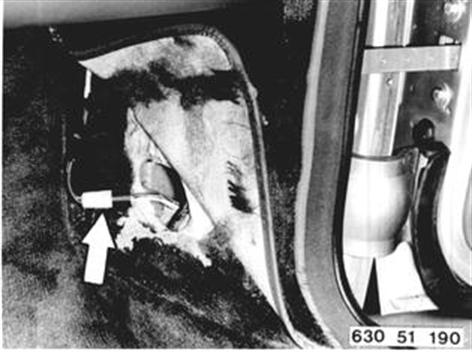

Vorhandenen Rundstecker freilegen. | ![]() |

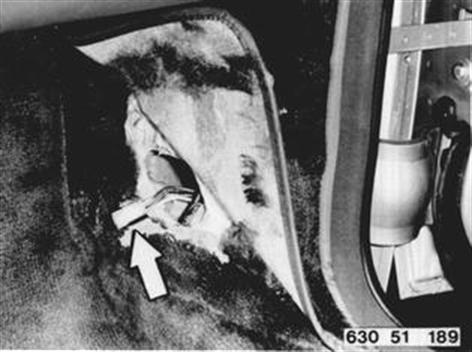

Zusatzkabelstrang mit Rundstecker verbinden. Rundstecker mit vorhandener Kabelklemme befestigen. Zusatzkabel unter Bodenteppich verlegen. | ![]() |

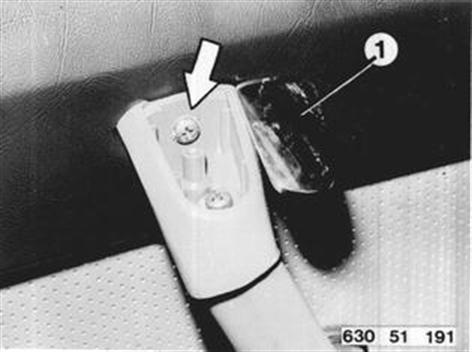

Schraube von unten lösen und Abdeckung (9) abnehmen. Armstütze von Türbrüstung abbauen. | ![]() |

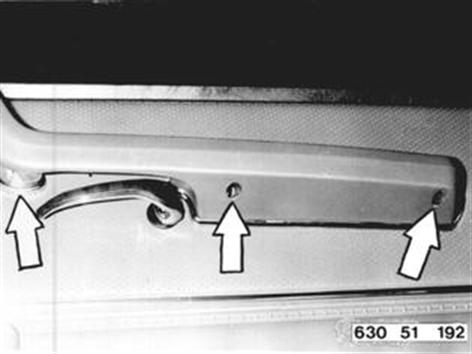

Armstütze von Tür abbauen. | ![]() |

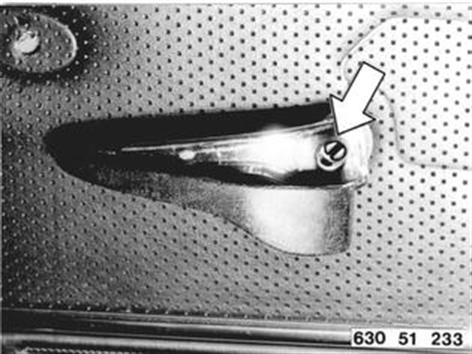

Abdeckung von Türinnengriff ausheben. Schraube lösen und Türinnengriff mit Rosette abnehmen. Einbauhinweis: Türinnengriff zeigt nach vorne. | ![]() |

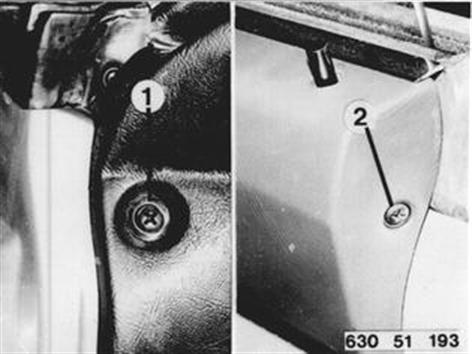

Türbrüstung vorne und hinten von Tür abbauen. Unten aus Klammern ausheben und abnehmen. Einbauhinweis: Schraube (1) vorne = Blechschraube, Schraube (2) hinten = Gewindeschraube. | ![]() |
Türverkleidung aus Klammern abheben und abnehmen. Einbauhinweis: Schadhafte Klammern oder Buchsen ersetzen. | ![]() |

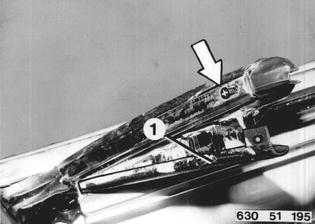

Befestigungsschraube für Abdeckung (1) lösen und Abdeckung vorsichtig nach oben abnehmen. | ![]() |

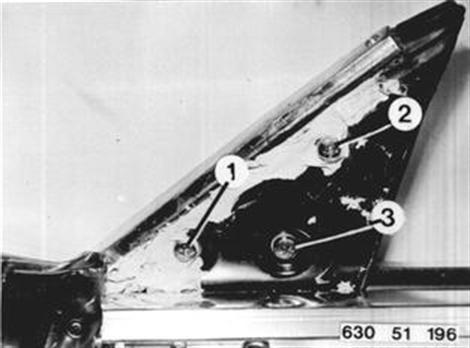

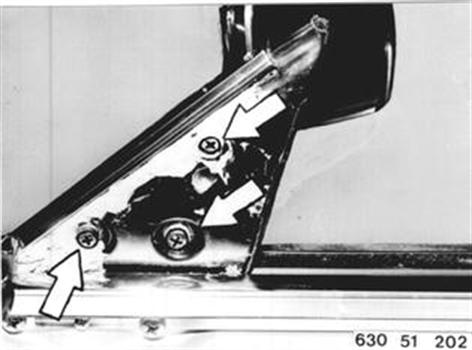

Schrauben (1 ... 3) lösen und Zierblende abnehmen. | ![]() |

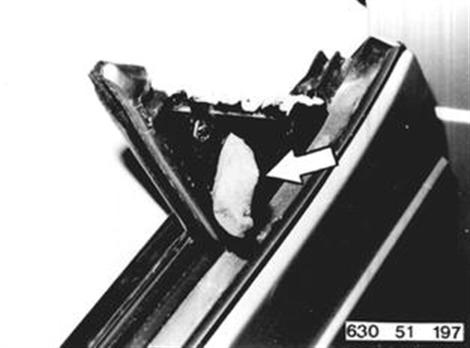

Schaumgummi aus Spiegel- und Fensterführung herausdrücken. | ![]() |

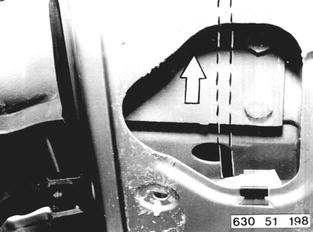

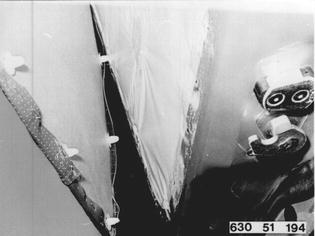

Acellafolie vorsichtig teilweise abziehen. Zusatzkabel von unten nach oben einführen. | ![]() |
Zusatzkabel mit vorhandenem Stecker verbinden. | ![]() |

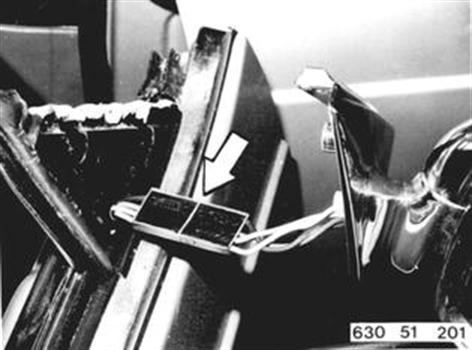

Steckverbindung in vorhandene Kabelklemme einsetzen und mit Isolierband abdecken. | ![]() |
Zusatzkabel mit Stecker vom Zusatzspiegel verbinden. Steckverbindung mit Isolierband umwickeln. | ![]() |
Steckverbindung nach innen schieben und Zusatzspiegel anbauen. | ![]() |

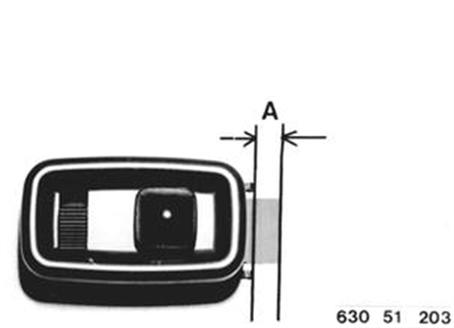

Auf Fahrerseite vorhandenen Spiegelschalter ausheben und Stecker vom Schalter abziehen. Bei Schalter vom Einbausatz Lasche bis auf Maß A = 10 mm abschneiden. | ![]() |

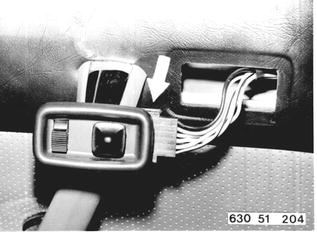

Stecker auf Spiegelschalter mit Umschalter aufstecken und in Verkleidung einsetzen. Minusleitung an Batterie anschließen und Funktionsprüfung durchführen. Alle abgebauten Teile wieder anbauen bzw. Verkleidungen ankleben. | ![]() |
